Informazioni di Base.
Model No.
MNS Low Voltage Drawer Switchgear
nome del prodotto
gruppo di comando a cassetto a bassa tensione mns
parole chiave
quadro di comando cassetto
frequenza (hz)
50-60 hz
tensione nominale di esercizio
380 v, 660 v.
tensione di isolamento nominale
660 v.
corrente di esercizio massima del bus principale
5500a(ipoo),4700(ip30,ip40)
corrente di resistenza
100 ka
corrente di picco della barra di distribuzione principale
250 ka
corrente di esercizio massima del bus verticale
1000 a.
corrente di picco bus verticale
90ka/130ka
grado di protezione
ip30/ip40
applicazione
centrali elettriche
oem
disponibile
mod
1 set
Pacchetto di Trasporto
Export Standard Wooden Case
Specifiche
1500.00cm * 1500.00cm * 2000.00cm
Marchio
GREEN STORAGE
Origine
Jiangsu, China
Codice SA
8537109090
Capacità di Produzione
50000 Sets/Year
Descrizione del Prodotto
Impianto elettrico MNS Low Voltage Set completo di estraibile Gruppo di interruttori a bassa tensione estraibile serie MNS Cina per senza polvere Sala operatoria
Gruppo di interruttori a cassetto a bassa tensione MNS Questo dispositivo è UN armadio per interruttori a bassa tensione assemblato in fabbrica utilizzando moduli standard. Questo dispositivo è adatto per sistemi di alimentazione con CA 50 HZ e tensione di esercizio nominale di 660 V e inferiore. Viene utilizzato per la generazione di energia, la trasmissione, la distribuzione, la conversione di potenza e il controllo dell'alimentazione delle apparecchiature di consumo.
Significato del modello
Disposizione dell'armadio elettrico
L'armadio per interruttori con uscita laterale MNS può essere disposto come segue: Funzionamento su un lato, retro-a-retro o fronte-retro.

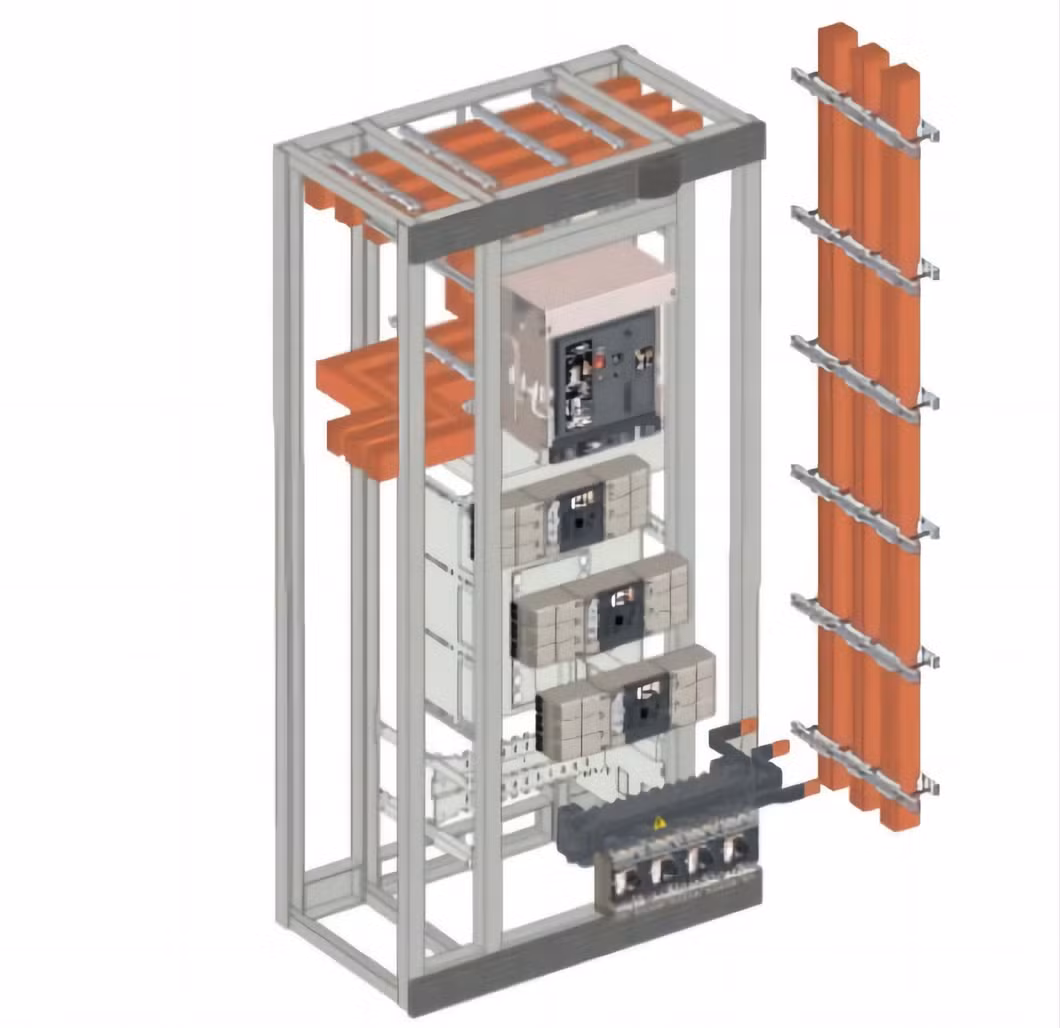

Progettazione di partizioni per cabinet
L'armadio interruttori estraibile a bassa tensione è composto da compartimenti quali l'area della barra di distribuzione (barra di distribuzione orizzontale e barra di distribuzione verticale), l'area dei cavi e l'area dell'unità funzionale. Nell'area unità funzionale sono installate diverse unità funzionali, vale a dire unità a cassetto. Se più componenti elettrici sono collegati a UN'unità funzionale e installati in un'unità strutturale sostituibile, questa unità è denominata cassetto.
Il cabinet del PC è suddiviso in tre scomparti
Vano barra di distribuzione piatta: Acqua sul retro del cabinet
Scomparto dell'unità di alimentazione: L'unità di alimentazione si trova nella parte superiore della parte anteriore del cabinet o sul lato sinistro della parte anteriore del cabinet.

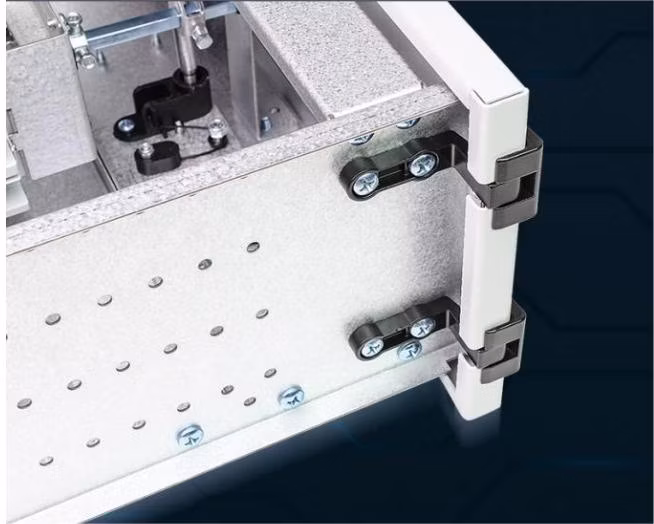

Design cassetto
La tecnologia dei cassetti si è dimostrata la più adatta per i settori che richiedono un'elevata disponibilità. Soluzioni adatte, in particolare centri di controllo motori (MCC). I cassetti possono essere sostituiti facilmente mentre la macchina è in funzione, garantendo così un elevato grado di flessibilità.
Tipo di cassetto
Disegno quotato di installazione
